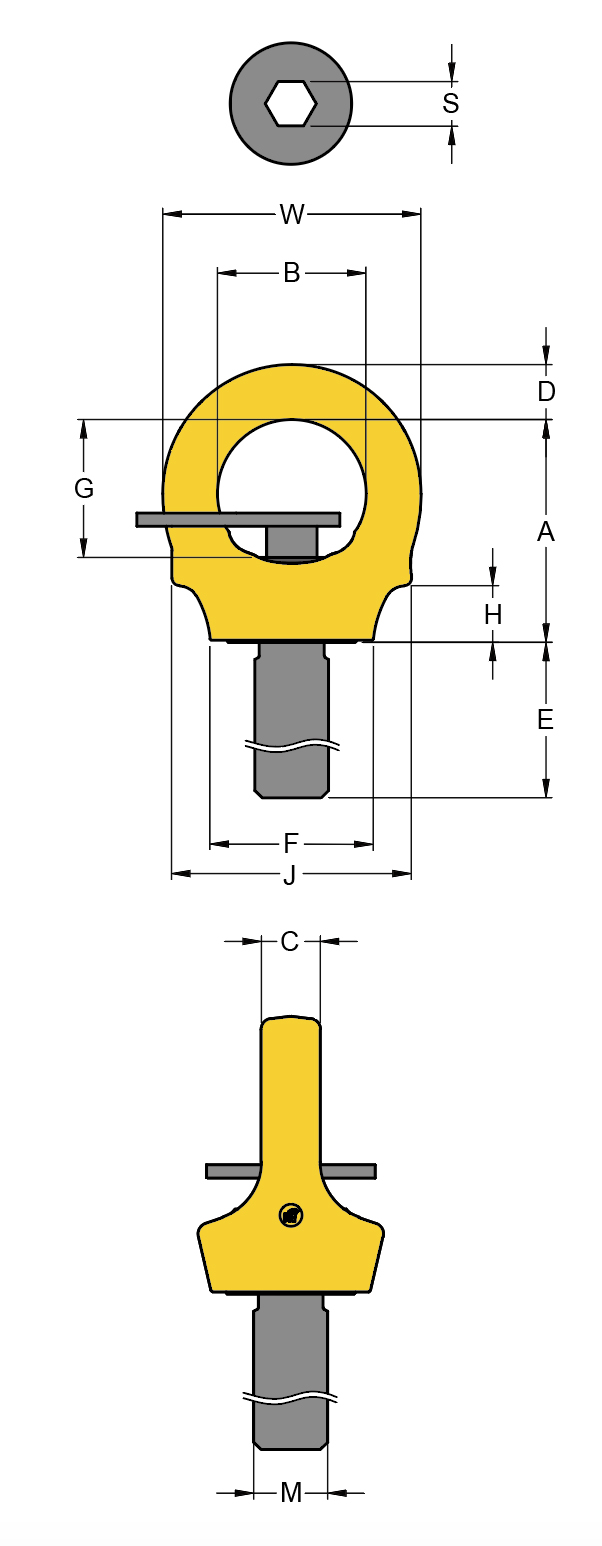

| Item NO. | Compare | Working Load Limit | Thread version | Dimensions | Torque in | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tonnes | M | E | Pitch DIN13 | A | C | D | F | G | H | J | S | W | Nm | ||
| 8-291K-004/78L | Compare | 0.4 | M10 | 70 | 1.5 | 38 | 9 | 9 | 25 | 24 | 6 | 41 | 6 | 44 | 10 |
| 8-291K-007/159L | Compare | 0.75 | M12 | 150 | 1.75 | 45 | 10 | 11 | 33 | 30 | 9 | 47 | 8 | 52 | 10 |
| 8-291K-015/130L | Compare | 1.5 | M16 | 120 | 2 | 52 | 14 | 13 | 35 | 34 | 11 | 56 | 10 | 61 | 30 |
| 8-291K-023/171L | Compare | 2.3 | M20 | 160 | 2.5 | 60 | 16 | 15 | 44 | 37 | 15 | 65 | 12 | 70 | 70 |
| 8-291K-032/152L | Compare | 3.2 | M24 | 140 | 3 | 72 | 19 | 18 | 53 | 47 | 19 | 78 | 14 | 84 | 150 |
| 8-291K-045/206L | Compare | 4.5 | M30 | 190 | 3.5 | 91 | 24 | 22 | 62 | 59 | 23 | 95 | 17 | 105 | 350 |
| 8-291K-070/259L | Compare | 7 | M36 | 240 | 4 | 110 | 29 | 27 | 76 | 72 | 31 | 114 | 22 | 126 | 410 |
| Item NO. | Compare | Working Load Limit | Thread version | Dimensions | Torque in | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| lbs | M | E | TPI | A | C | D | F | G | H | J | S | W | ft.lbs | ||
| 8-292K-007/157L | Compare | 1650 | 45659 | 6 | 13UNC | 1.79 | 0.39 | 0.43 | 1.3 | 1.16 | 0.37 | 1.85 | 0.31 | 2.05 | 7 |
| 8-292K-015/129L | Compare | 3300 | 45785 | 7 | 11UNC | 2.06 | 0.55 | 0.51 | 1.38 | 1.32 | 0.45 | 2.2 | 0.37 | 2.4 | 20 |
| 8-292K-023/171L | Compare | 5060 | 45720 | 7 | 10UNC | 2.38 | 0.63 | 0.28 | 1.74 | 1.47 | 0.6 | 2.56 | 0.5 | 2.76 | 50 |
| 8-292K-032/156L | Compare | 7040 | 1 | 7 | 8UNC | 2.85 | 0.75 | 0.7 | 2.08 | 1.79 | 0.75 | 3.07 | 0.56 | 3.31 | 110 |
| 8-292K-045/208L | Compare | 9900 | 1 1/4 | 7.5 | 7UNC | 3.57 | 0.94 | 0.88 | 2.43 | 2.23 | 0.91 | 3.75 | 0.63 | 4.13 | 250 |
